LTCCフィルタ

HOME > 取扱製品 > RF > LTCC > LTCCフィルタ

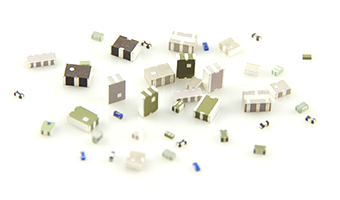

LTCCフィルタ

LTCCフィルタは、挿入損失が低く、除去率が高く、帯域幅が広いというメリットがあります。小型化されたデザインと、カスタマイズの柔軟さを備えています。LTCCフィルタは、主にコンシューマ製品に使用されています。

製品ラインナップ

型番 周波数範囲
(MHz)
挿入損失
(dB)
VSWR 減衰量
(dB (MHz))
寸法(mm)
ローパスフィルタ

LF43L0437H93-L43

174-700

≦3.0

≦2.0

≧20 (950-2150)

4.5x3.2x1.6

LF43L0865H82-L24

5-865

≦3.3

≦2.0

≧30 (950-3000)

4.5x3.2x2.0

LF43L0500H93-L26

100-900

≦3.0

≦2.0

≧25 (1100)

≧40 (3000)

4.5x3.2x1.6

LF43L0500H72-L32

100-900

≦3.0

≦2.0

≧25 (1100)

≧40 (3000)

4.5x3.2x1.6

LF31L1300H126-L38

DC-1000

≦1.0

≦1.8

≧20 (1500)

≧30 (1900-5000)

≧20 (5500)

3.2x1.6x1.0

LF43L0977H72-L20

950-1003

≦3.0

≦2.0

≧25 (1080)

4.5x3.2x2.0

LF43L1025H93-L37

950-1100

≦2.2

≦2.0

≧25 (1200)

4.5x3.2x1.6

LF43L1090H072-L11

1000-1180

≦2.0

≦2.0

≦2.3 (1200)

≧26 (1300)

≧26 (2150)

4.5x3.2x2.0

LF43L1069H072-L39

950-1188

≦3.5

≦2.0

≧20 (1257)

4.5x3.2x2.0

LF43L1069H072-L40

950-1188

≦2.0

≦2.0

≧25 (1333)

4.5x3.2x2.0

LF43L1071H072-L22

950-1193

≦3.0

≦2.0

≧25 (1293)

4.5x3.2x2.0

LF43L1128H72-L29

950-1253

≦3.0

≦2.0

≧25 (1335)

4.5x3.2x2.0

LF43L1115H072-L21

950-1280

≦3.0

≦2.0

≧24 (1367)

4.5x3.2x2.0

LF43L1150H72-L28

950-1350

≦3.0

≦2.0

≧30 (1500)

4.5x3.2x2.0

LF43L1192H72-L23

950-1434

≦3.5

≦2.0

≧15 (1494)

4.5x3.2x2.0

LF43L1190H72-L42

950-1430

≦3.0

≦2.0

≧20 1510-2160)

4.5x3.2x2.0

LF43L1190H72-L51

950-1430

≦3.5

≦2.0

≧22 (1500)

4.5x3.2x2.0

LF43L1190H72-L58

950-1430

≦3.5

≦2.0

≧20 (1500-2150)

4.5x3.2x2.0

LF32L1200H45-L04

950-1450

≦2.0

≦2.0

≧27 (1650-2150)

3.2x2.5x1.5

LF43L1192H72-L25/B

950-1450

≦3.5

≦2.0

≧22 (1550-2150)

4.5x3.2x2.0

LF32L1222H45-L41

950-1493

≦0.9

≦2.0

≧10 (1800-2150)

3.2x2.5x1.5

LF32L1325H45-L16

950-1700

≦3.5

≦2.0

≧10 (1770)

≧26 (1850-2150)

3.2x2.5x1.5

LF43L1325H72-L27

950-1700

≦2.8

≦2.0

≧35 (1900-2150)

4.5x3.2x2.0

LF43L1325H72-L33

950-1700

≦2.8

≦2.0

≧5 (1740)

≧20 (1900-2150)

4.5x3.2x2.0

LF43L1325H72-L34

950-1728

≦2.8

≦2.0

≧28 (1900-2150)

4.5x3.2x1.5

LF43L1365H45-L19

950-1780

≦3.0

≦2.0

≧20 (1880-2150)

4.5x3.2x2.0

LF18L2450H83-L17

2400-2500

≦0.5

≦1.5

≧35 (4800-5000)

≧25 (7200-7500)

1.6x0.8x0.6

LF18L2450H93-L56

2400-2500

≦1.0

≦2.0

≧10 (3200)

≧25 (4800-5000)

≧20 (7200-7500)

1.6x0.8x0.6

LF43L2090H166-L55

1000-2900

≦4.0

≦2.0

≧20 (2110-3300)

4.5x3.2x1.5

バンドパスフィルタ

LF43B0900P57-N108

850-950

≦4.0

≦2.0

≧30 (0-500)

≧20 (500-770)

≧20 (1035-1300)

≧30 (1300-3000)

4.5x3.2x2.0

LF43B1035P47-N65

950-1120

≦2.2

≦2.0

≧15 (850)

≧20 (1230)

4.5x3.2x2.0

LF34B1102P46-N13

1070-1133

≦3.5

≦2.0

≧25 (993)

≧25 (1208)

3.2x4.5x1.5

LF43B1071H93-N100

950-1193

≦3.5

≦2.0

≧22 (800)

≧22 (1293)

4.5x3.2x1.6

LF34B1071P46-N94

945-1196

≦4.0

≦2.0

≧25 (10-806)

≧29 (1293-1576)

≧36 (1600-1848)

3.2x4.5x1.5

LF34B1086P46-N84

950-1222

≦4.0

≦2.0

≧28 (10-806)

≧34 (1335-1585)

≧36 (1700-1870)

3.2x4.5x1.6

LF23B1210P58-N80

1180-1240

≦2.7

≦2.0

≧30 (900)

≧28 (1380)

2.5x3.2x1.2

LF43B1315P56-N66

1230-1400

≦2.0

≦2.0

≧20 (1120)

≧20 (1520)

4.5x3.2x2.2

LF43B1200H2111-N51

950-1450

≦2.0

≦2.0

≧25 (450-806)

≧21 (1650-2150)

4.5x3.2x1.5

LF23B1420P56-N81

1390-1450

≦2.5

≦2.0

≧30 (1250)

≧27.5 (1650)

2.5x3.2x1.2

LF43B1315H92-N46

1160-1470

≦3.0

≦2.0

≧25 (100-1000)

≧20 (1630-2250)

4.5x3.2x1.6

LF43B1411P57-N101

1293-1529

≦3.5

≦2.0

≧25 (1193)

≧25 (1629)

4.5x3.2x1.6

LF43B1411P67-N92

1293-1529

≦3.5

≦2.0

≧25 (1193)

≧25 (1629)

4.5x3.2x1.6

LF34B1416P45-N95

1297-1536

≦4.0

≦2.0

≧29 (950-1196)

≧27 (1635-1842)

≧33 (1946-2150)

3.2x4.5x1.5

LF34B1460P46-N85

1335-1585

≦4.0

≦2.0

≧34 (950-1222)

≧28 (1700-1870)

≧36 (1980-2150)

3.2x4.5x1.5

LF43B1460P57-N106

1325-1595

≦4.0

≦2.0

≧25 (1243)

≧25 (1701)

4.5x3.2x1.5

LF43B1406P67-N14

1198-1614

≦3.5

≦2.0

≧25 (1123)

≧25 (1691)

4.5x3.2x1.6

LF43B1325H178-N114

950-1700

≦3.0

≦2.0

≧25 (0-806)

≧34 (1900-2150)

4.5x3.2x2.0

LF23B1680P56-N82

1645-1715

≦2.5

≦2.0

≧35 (1440)

≧27 (2010)

2.5x3.2x1.2

LF43B1612P57-N11

1494-1731

≦4.0

≦2.0

≧15 (1434)

≧15 (1792.5)

4.5x3.2x1.6

LF43B1555H091-N132

1355-1755

≦2.0

≦2.0

≧22 (950-1200)

≧23 (1950-2200)

4.5x3.2x1.5

LF43B1643P57-N103

1524-1762

≦4.0

≦2.0

≧25 (900-1434)

≧25 (1852-2300)

4.5x3.2X1.5

LF43B1569P67-N62

1367-1770

≦3.5

≦2.0

≧25 (1280)

≧21 (1860)

4.5x3.2x1.6

LF43B1645P56-N67

1520-1770

≦2.0

≦2.0

≧20 (1400)

≧20 (1900)

4.5x3.2x2.2

LF43B1739P57-N96/21

1635-1842

≦4.0

≦2.0

≧36 (950-1196)

≧31 (1299-1532)

≧27 (1946-2150)

4.5x3.2x1.5

LF43B1821P57-N12

1792.5-1849.5

≦4.0

≦2.0

≧15 (1731)

≧15 (1912.5)

4.5x3.2x1.6

LF34B1785P46-N86

1700-1870

≦4.0

≦2.0

≧36 (950-1222)

≧36 (1335-1585)

≧31 (1980-2150)

3.2x4.5x1.5

LF43B1784P57-N107

1691-1877

≦4.0

≦2.0

≧25 (1584)

≧25 (1981)

4.5x3.2x1.5

LF43B1769P57-N102

1629-1910

≦3.5

≦2.0

≧25 (1529)

≧25 (2010)

4.5x3.2x1.6

LF23B2040P56-N83

2010-2070

≦2.3

≦2.0

≧35 (1710)

≧30 (2400)

2.5x3.2x1.2

LF43B1855P56-N45

1630-2080

≦3.0

≦2.0

≧25 (700-1470)

≧20 (2250-2700)

4.5x3.2x2.0

LF43B1977P57-N104

1852-2102

≦4.0

≦2.0

≧25 (900-1762)

≧25 (2192-2400)

4.5x3.2x1.5

LF52B1550H1710-N105

950-2150

≦3.5

≦2.0

≧40 (0-700)

≧25 (2600)

5.2x2.0x1.2

LF43B2025P56-N113

1900-2150

≦2.0

≦2.0

≧33 (1700)

≧33 (2600)

4.5x3.2x1.6

LF32B2025P78-N68

1900-2150

≦2.5

≦2.0

≧20 (1770)

≧20 (2290)

3.2x2.5x1.5

LF34B2065P45-N87

1980-2150

≦4.0

≦2.0

≧36 (1335-1585)

≧33 (1700-1870)

≧22 (2250-3000)

3.2x4.5x1.5

LF34B2051P45-N97

1946-2155

≦4.0

≦2.0

≧36 (1293-1576)

≧31 (1600-1848)

≧22 (2250-3000)

3.2x4.5x1.5

LF32B2090P58-N134

1980-2200

≦3.0

≦2.0

≧25 (1180-1860)

≧20 (2300-2500)

≧25 (2520-2820)

3.2x2.5x1.5

LF21B2450H75-N171

2400-2500

≦1.8

≦2.0

≧30 (860-960)

≧30 (1545-1605)

≧35 (1710-1990)

≧30 (2170)

2.0x1.2x0.8

LF18B2450P57-N174

2400-2500

≦1.7

≦2.0

≧30 (880-915)

≧30 (1710-1785)

≧25 (1850-1910)

≧25 (4800-5000)

≧15 (7200-7500)

1.6x0.8x0.6

LF21B2450H72-N176

2400-2500

≦1.5

≦2.0

≧25 (1200-1300)

≧10 (2000)

≧12 (3000)

≧30 (3600-3800)

≧34 (4800-5000)

2.0x1.25x0.95

LF22B2450P47-N21

2400-2500

≦1.2

≦2.0

≧30 (880-915)

≧30 (1710-1785)

≧35 (1850-1910)

≧25 (4800-5000)

2.5x2.0x1.2

LF21B2450H46-N36

2400-2500

≦1.8

≦2.0

≧30 (880-915)

≧30 (1710-1910)

≧6 (2110-2170)

≧20 (5000-6500)

2.0x1.25x0.95

LF18B2450P44-N78

2400-2500

≦1.7

≦2.0

≧25 (880-915)

≧20 (1710-1785)

≧25 (1850-1910)

≧25 (4800-5000)

1.6x0.8x0.6

LF18B5425H1411-N172

4900-5950

≦1.0

≦2.0

≧30 (30-2700)

≧15 (3400-3800)

≧15 (9800-11900)

≧5 (14700-17850)

1.6x0.8x0.7

ハイパスフィルタ

LF43H1535H091-H03

1335-1735

≦2.5

≦2.0

≦3.0 (1315)
≧26 (950-1200)

4.5x3.2x1.5

LF43H1926P56-H22

1799-2052

≦3.0

≦2.0

≧21 (1699)

4.5x3.2x1.6

LF23H1900P57-H05

1600-2100

≦1.8

≦2.0

≧27 (950-1450)

2.5x3.2x1.5

LF43H2031P68-H18

1912.5-2149.5

≦3.0

≦2.0

≧15 (1849.5)

4.5x3.2x1.6

LF43H1741P57-H35

1333.5-2150

≦3.0

≦2.0

≧25 (950-1187.5)

4.5x3.2x2.0

LF23H1825P57-H24

1500-2150

≦2.0

≦2.0

≧25 (1350)

2.5x3.2x1.5

LF34H1830P57-H36

1510-2150

≦3.0

≦2.0

≧20 (1257-1430)

3.2x4.5x2.0

LF34H1830P57-H41

1510-2150

≦3.5

≦2.0

≧22 (1440)

3.2x4.5x2.0

LF34H1830P57-H43

1510-2150

≦3.5

≦2.0

≧25 (174-700)
≧20 (710-1440)

3.2x4.5x2.0

LF34H1862P57-H34

1573.5-2150

≦3.0

≦2.0

≧22 (1257-1493)

3.2x4.5x2.0

LF43H1890P56-H17

1629-2150

≦3.0

≦2.0

≧25 (1529)

4.5x3.2x1.6

LF43H1900P56-H01

1650-2150

≦2.0

≦2.0

≦2.3 (1600)
≧26 (950~1450)

4.5x3.2x2.1

LF23H1900P56-H02

1650-2150

≦2.0

≦2.0

≧30 (1450)
≧30 (915~1300)

2.5x3.2x1.5

LF43H1916P68-H19

1681-2150

≦3.0

≦2.0

≧25 (1604)

4.5x3.2x2.0

LF23H1960P57-H10

1770-2150

≦3.0

≦2.0

≧10 (1700)
≧26 (950-1620)

2.5x3.2x1.5

LF43H2005P56-H13

1860-2150

≦3.0

≦2.0

≧23 (1770)

4.5x3.2x1.6

LF43H2005P56-H29

1860-2150

≦3.5

≦2.0

≧21 (1780)

4.5x3.2x1.6

LF43H2025P56-H23

1900-2150

≦2.5

≦2.0

≧28 (1728)

4.5x3.2x1.6

LF43H2060P68-H25

1971-2150

≦3.0

≦2.0

≧25 (1867)

4.5x3.2x1.5

LF43H2049P68-H27

1945-2153

≦3.0

≦2.0

≧20 (1843)

4.5x3.2x1.5

LF34H1850P57-H45

1525-2160

≦3.5

≦2.0

≧20 (1445)

3.2x4.5x2.0

LF43H2221P68-H20

2192-2250

≦3.0

≦2.0

≧25 (900-2102)

4.5x3.2x1.6

LF18H5375H54-H46

4900-5850

≦0.6

≦1.7

≧25 (2400-2500)

1.6x0.8x0.6
