1．デジタル・ステップ・アッテネータとは
デジタル・ステップ・アッテネータ（DSA: Digital Step Attenuator）は、RF信号の減衰量をデジタル制御で段階的に調整できる装置です。

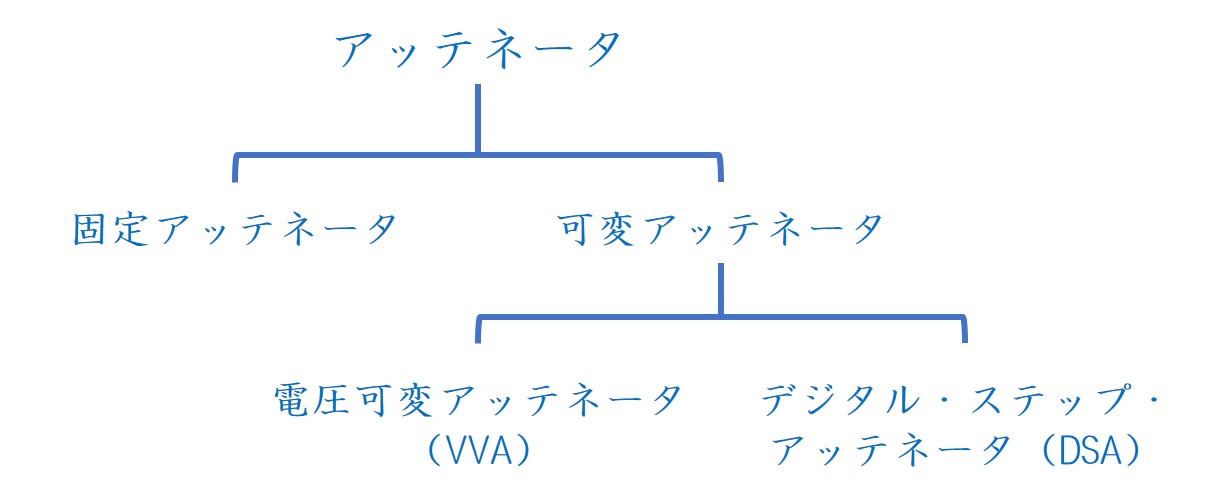

2．アッテネータの種類
アッテネータには、大きく分けて2種類があります。1つは減衰量が一定の「固定アッテネータ」、もう1つは減衰量を調整できる「可変アッテネータ」です。
可変アッテネータにはさらに2種類があり、1つはアナログ制御で減衰量を連続的に調整できる「電圧可変アッテネータ（VVA）」です。VVAは自動利得制御や高精度な信号制御に適しています。
もう1つは、デジタル制御で段階的に調整できる「デジタル・ステップ・アッテネータ（DSA）」です。DSAは、ステップごとに信号を調整するため、システムの安定性を保ちやすく、複雑な設計にも対応可能です。
3．デジタル・ステップ・アッテネータの役割
DSAは、通信機器や測定機器など、信号の強さを正確にコントロールしたい場面で活躍します。例えば、無線通信システムでは、DSAを使用して信号の強さを調整し、安定した通信を実現します。また、測定機器の入力部分で信号の強さを調整することで、機器の保護にも役立っています。
DSAは広い周波数範囲に対応できるため、幅広い用途で利用されています。

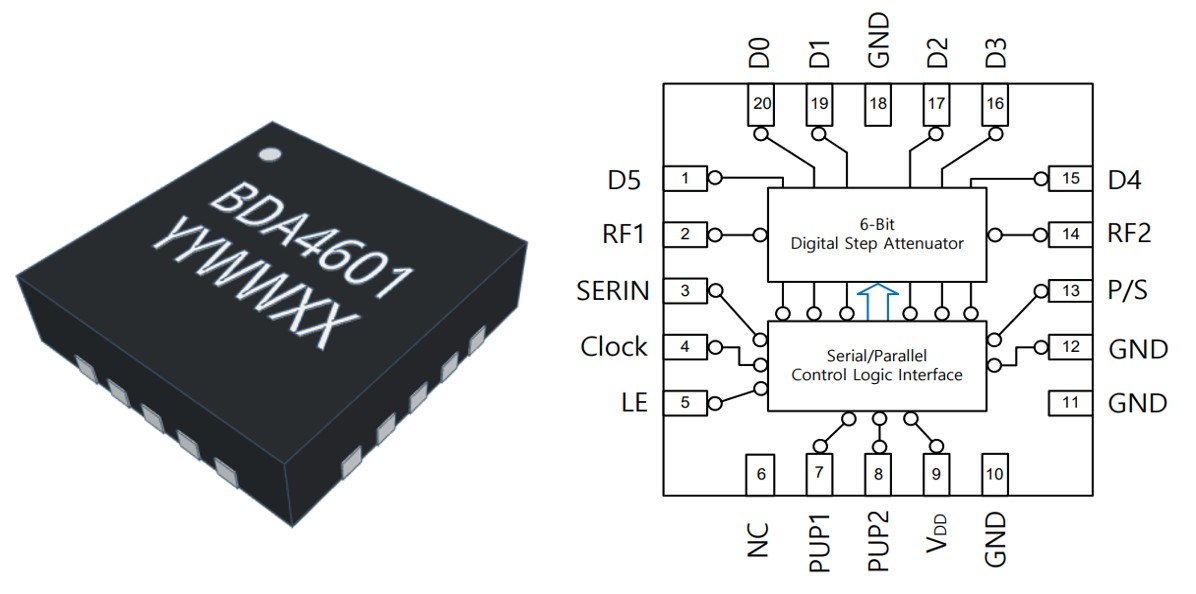

BEREX社製のDSA「BDA4601」 機能ブロック図
4．デジタル・ステップ・アッテネータの性能指標
DSAを選ぶ際に、考慮すべき重要な性能指標は以下の通りです：
① 減衰量：信号をどのくらい弱くできるかを示す指標です。
② 周波数範囲： DSAが対応できる周波数の範囲を示します。使用するアプリケーションに適した範囲であることが重要です。
③ 減衰精度： 設定した信号強度に対して、どれだけ正確に調整できるかを示します。高い精度が求められる場合、重要な指標です。
④ 挿入損失： DSAを通過する際に信号がどれだけ弱まるかを表し、通常はこの値が小さいほど良いとされます。
⑤ 反射損失とVSWR： 信号の反射を防ぐ性能を示します。これらの値が良好であるほど、システム全体の性能が安定し、効率的に信号を伝送できます。
② 周波数範囲： DSAが対応できる周波数の範囲を示します。使用するアプリケーションに適した範囲であることが重要です。
③ 減衰精度： 設定した信号強度に対して、どれだけ正確に調整できるかを示します。高い精度が求められる場合、重要な指標です。
④ 挿入損失： DSAを通過する際に信号がどれだけ弱まるかを表し、通常はこの値が小さいほど良いとされます。
⑤ 反射損失とVSWR： 信号の反射を防ぐ性能を示します。これらの値が良好であるほど、システム全体の性能が安定し、効率的に信号を伝送できます。
DSAは、正確で安定した信号のコントロールが必要なシステムで重要な役割を果たしています。
これにより、無線通信や測定機器の性能が向上し、信頼性の高い運用が実現します。
当社では、BEREX社（韓国）のデジタル・ステップ・アッテネータを取り扱っています。
詳しくは、 製品ページ をご覧ください。
