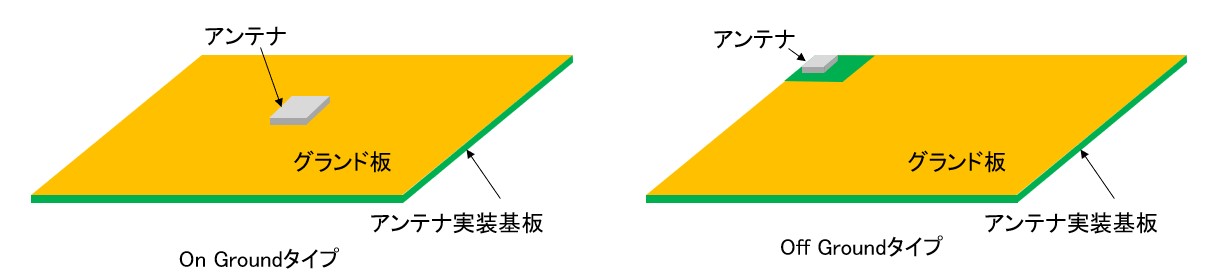

1．On Ground と Off Ground

セラミクスアンテナの実装に関しては、大きくOn GroundタイプとOff Groundタイプの2つに分かれます。
On Groundタイプは金属や基板のグランド上にアンテナを搭載することが可能です。
一方、Off Groundタイプはアンテナ直下にグランドが無いことを前提に設計されたアンテナですので、
基板であればアンテナ周辺のグランドパターンを抜いた上で実装し、周辺の金属物が接近しないような
環境下で使用します。



2．On Ground タイプアンテナの実装方法

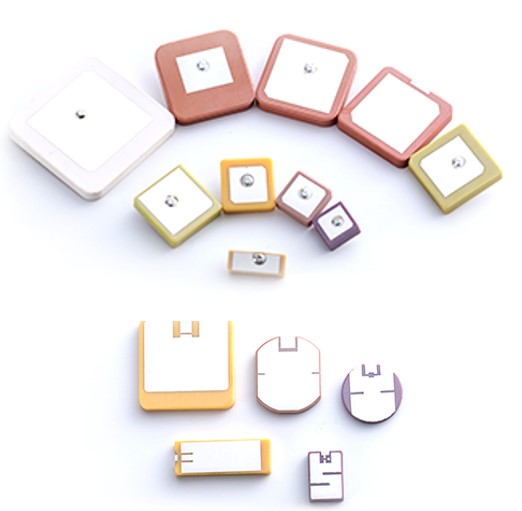

弊社では主にパッチアンテナのラインナップを取り揃えております。
パッチアンテナは直線偏波や円偏波など様々な偏波に対応できる為、GNSSや移動体通信等、
様々なアプリケーションに対応できるアンテナです。


・RFID（R/W、タグ）アンテナ　　　　　　　　　　　　　　　　　　
・GPS（L1/L2)アンテナ
・GNSSアンテナ
・WiFi/Bluetoothアンテナ
・DSRCアンテナ

詳しくは、製品ページをご覧ください。

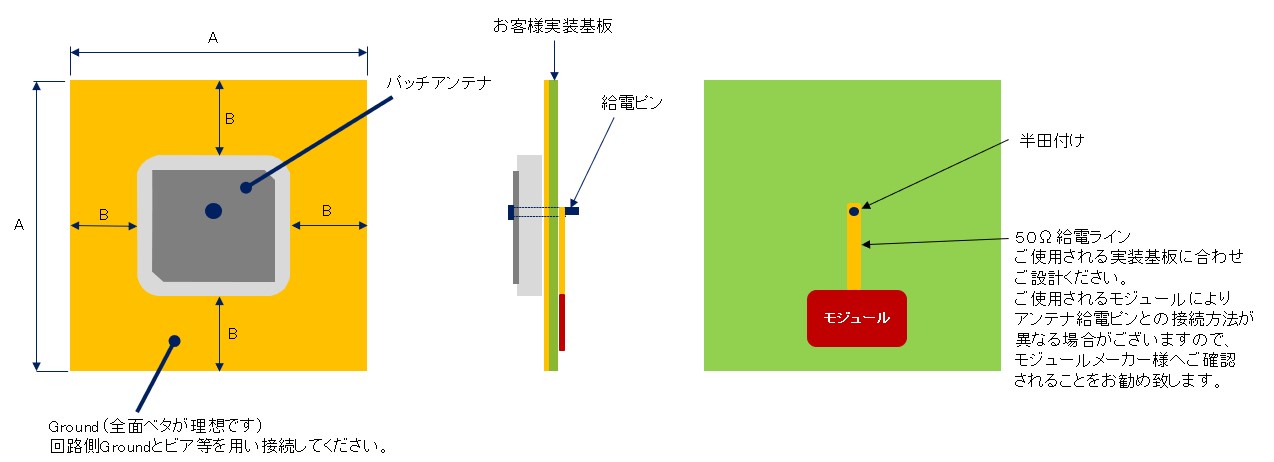

3．ボードデザイン

お客様実装基板寸法Aとアンテナ実装位置Bにつきましては、パッチアンテナのチューニング状態に
近い状態（寸法範囲：±30％以内）でご設計ください。
パッチアンテナのチューニング状態につきましては、個別のデータシートに記載されております。
弊社推奨より大きく外れる実装をご希望の場合は、弊社までご相談ください。
個別のデータシートにつきましては、お問い合わせください。

4．ケースデザイン

本図に示す寸法は、アンテナを実装する基板上でチューニングされたアンテナ特性状態を可能な限り維持する為に必要な寸法の推奨イメージとなります。
弊社推奨より大きく外れるケースデザインをご希望の場合は、ご相談ください。

5．Off Ground タイプアンテナの実装方法

Off Groundタイプの場合、基板の実装位置により使用できるアンテナが異なります。

①　基板の角に搭載する場合
②　基板の角以外に搭載する場合



弊社では主にLTCCを用いたチップアンテナのラインナップを取り揃えております。
　・400MHz帯
　・900MHz帯
　・GNSS/Wi-Fi/Bluetooth
詳しくは製品ページをご覧ください。

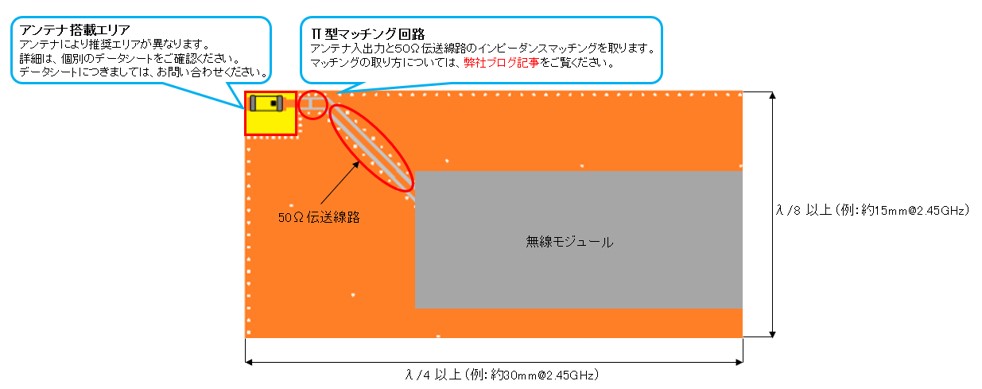

6．基板角実装ボードデザイン（弊社推奨）

ラインナップ例
LA1204H433-A34 (400MHz帯)
LA1603H470-A43 (400MHz帯)
LA1204H868-A37 (800MHz帯)
LA1204H915-A32 (900MHz帯)
LA1151H920-A45 (900MHz帯)
LA8010H1575-A42 (GNSS)
LA8010H2450-A19 (Wi-Fi/Bluetooth)
LA52H2450-A36 (Wi-Fi/Bluetooth)
LA31H2450-A36/S (Wi-Fi/Bluetooth)
LA2012H2450-A40 (Wi-Fi/Bluetooth)
LA5220P5500-A31 (5GHz帯)
LA31H5500-A39 (5GHz帯)

7．基板角以外実装ボードデザイン（弊社推奨）

ラインナップ例
LA31H1575-A41 (GNSS)
LA2012H2450-A20 (Wi-Fi/Bluetooth)
LA31H2450-A27 (Wi-Fi/Bluetooth)
LA31H2450-A44 (Wi-Fi/Bluetooth)
LA31GPS2450-A38 (GPS/Wi-Fi/Bluetooth)
LA52H2450 5500-A28 (Wi-Fi 2.4&5GHz)
LA31H2450 5500-A33 (Wi-Fi 2.4&5GHz)

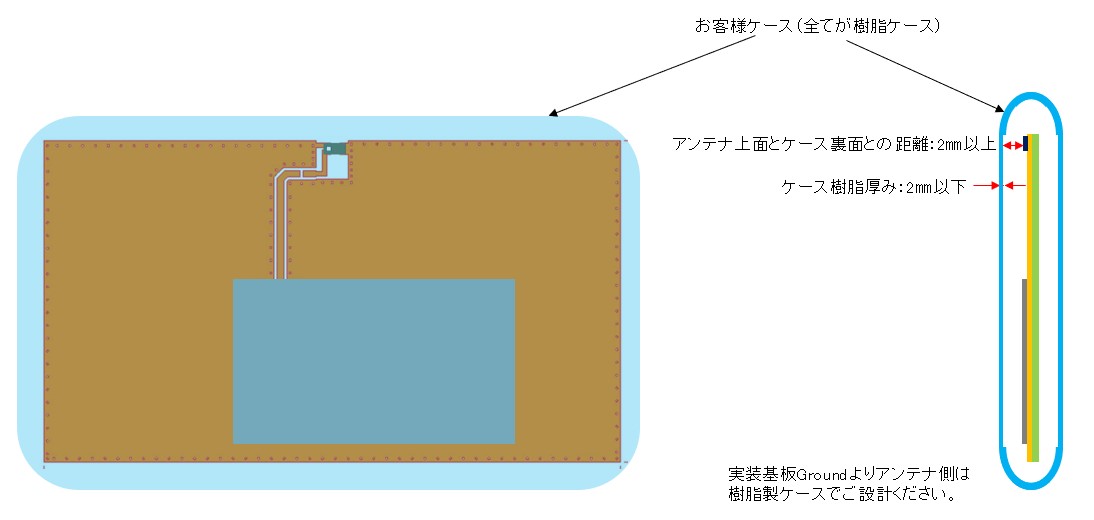

8．ケースデザイン（弊社推奨）
