無線LAN向けソリューション

HOME > 技術情報 > 無線LAN向けソリューション
  • LINEで送る
  • このエントリーをはてなブックマークに追加

目次
無線LAN向けソリューション

  1. 無線LANとは

  2. Diplexer (ダイプレクサ)とは

  3. BPF (バンドパスフィルタ)とは

  4. 2T2R機能について

  5. MU-MIMOについて


1.無線 (Wireless) LANとは

無線LANとは、無線通信を利用してデータの送受信を行うLANシステムです。
ケーブルを必要とせずにネットワークに接続できるため、ケーブルを敷設することが
困難な公共空間の一部施設では、公衆無線LAN (ホットスポット)と呼ばれるWLANの
提供が行われています。

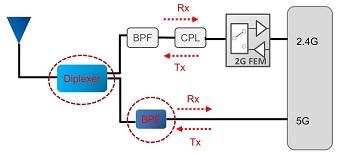

無線LANルーターを構成する要素に、アンテナ/Diplexer/CPL/FEM/ICがあります。

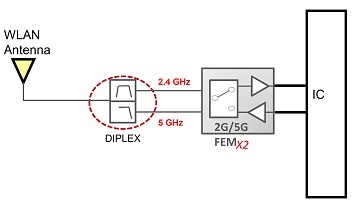

2.Diplexer (ダイプレクサ)とは

Diplexerとは、2つのポートに入力された各周波数の信号を混合して1つのポートから
出力したり、1つのポートに入力された信号を分離して2つのポートから出力する
デバイスです。
また複数のポートを持つものをマルチプレクサと呼びます。
無線LANで使用する2.4GHzと5GHzの信号を混合・分離出来るので、アンテナを
1つに出来るメリットがあります。

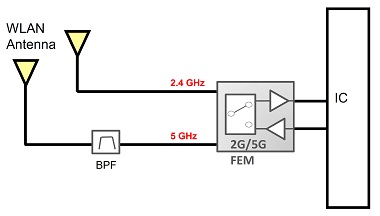

3.BPF (バンドパスフィルタ)とは

BPFは,特定の周波数だけを通過させ、それ以外を減衰させるフィルタであり、
LPF (ローパスフィルタ)とHPF (ハイパスフィルタ)を組み合わせた形です。
高周波回路の入力段などに用いて、ノイズや、必要な周波数以外の信号を
除去するときに使われます。



4.2T2R機能について

2T2Rというのは送信アンテナ (Transceiver)が2本、受信アンテナ (Receiver)が
2本で受信が行われるので、効率が50~100%上がります。
この2T2R機能は、3T3Rまたは4T4R機能に適用されます。

5.MU-MIMOについて

MU-MIMO (Multi User-Multi Input Multi Output)とは、無線LANルーターに
スマホやタブレットなど複数の端末をつなげたときに速度低下を防ぐ機能です。
従来のSU-MIMO (Single User-MIMO)は、どんな状況でもスマホやタブレット、
無線LANルーターに接続する端末が1台ならそれでもよいが、2台以上になると
通信相手をいちいち切り替えて対処しなければならないです。
無線LANルーターに接続する端末が増えれば増えるほど、通信を切り替える手間が
増えるので順番待ちが発生して通信速度が低下してしまいます。
この速度低下を防ぐのがMU-MIMOであり、端末ごとに異なる電波を送信することで
速度低下を防ぐことができます。


当社では、通したい周波数信号に合わせたカスタムにも対応いたします。
詳しくは、製品ページをご覧いただくか、お問い合わせください。
