AC/DC アダプタ 対応出力プラグリスト
AC/DCアダプタは各種出力プラグに対応しております。
一覧以外にも取扱いがございますので、お問い合わせください。
・ストレートタイプ
・ライトアングルタイプ
・DINタイプ
・USBタイプ
・各コネクタメーカー品 等々
一覧以外にも取扱いがございますので、お問い合わせください。
・ストレートタイプ
・ライトアングルタイプ
・DINタイプ
・USBタイプ
・各コネクタメーカー品 等々
プラグ一覧
| 名称 | A寸法(mm) | B寸法(mm) | C寸法(mm) | D寸法(mm) | E寸法(mm) | 外形 |
|---|---|---|---|---|---|---|

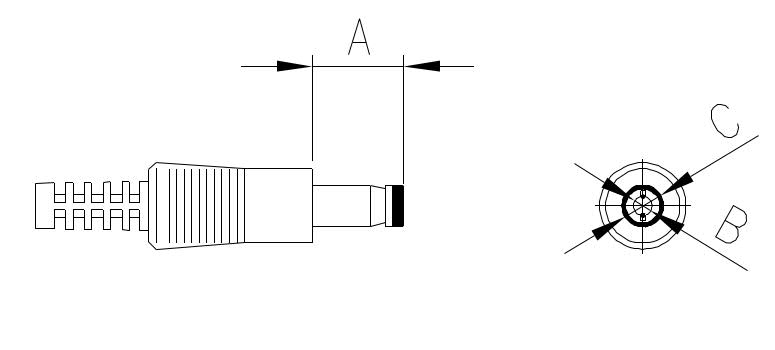

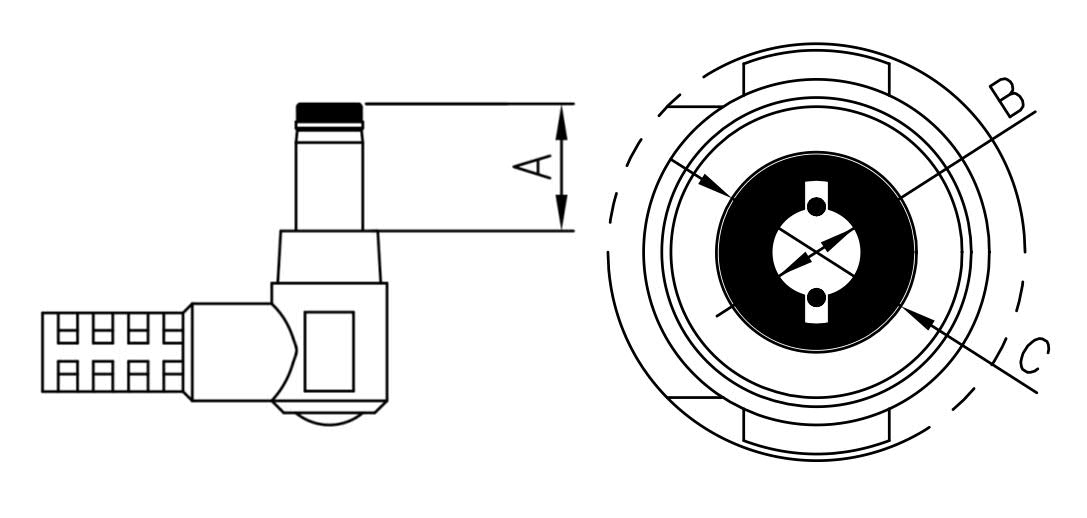

| Barrel Type | 7.5~12 | 2.5 | 5.5 | - | - |  |
| Barrel Type | 7.5~12 | 2.1 | 5.5 | - | - | |
| Barrel Type | 9.5 | 1.35 | 3.5 | - | - |  |

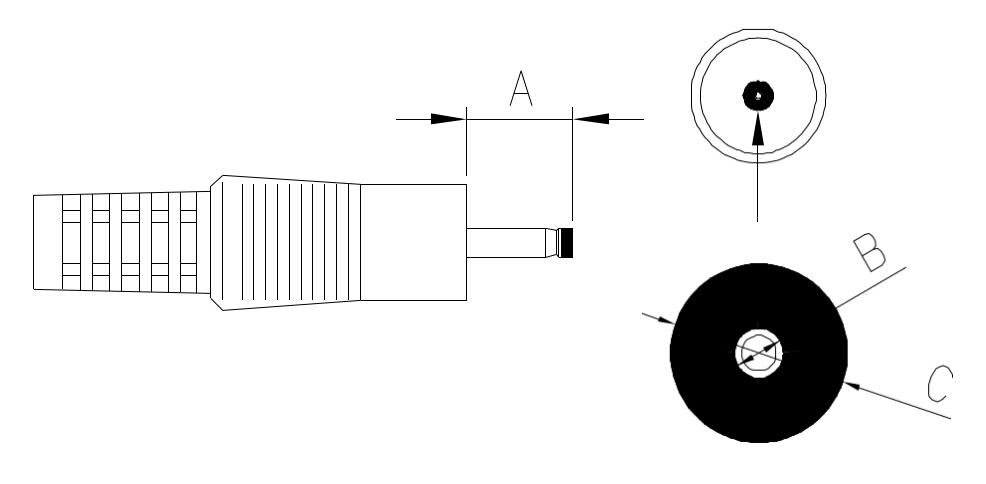

| Barrel Type | 9 | 0.7 | 2.5 | - | - | |

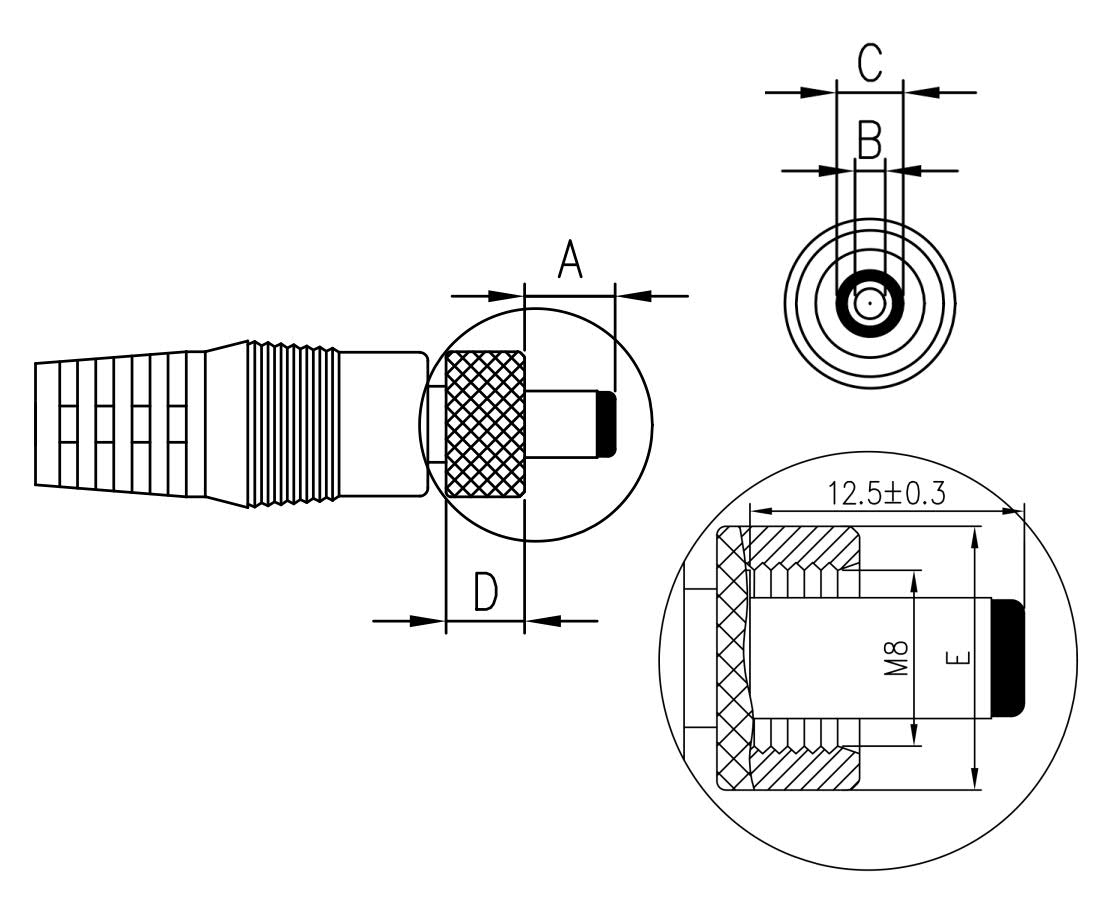

| ネジロック付き | 7.5 | 2.1 | 5.5 | 6.5 | 12 |  |
| Barrel Type | 9.5~12 | 2.5 | 5.5 | - | - |  |
| Barrel Type | 9.5~12 | 2.1 | 5.5 | - | - | |

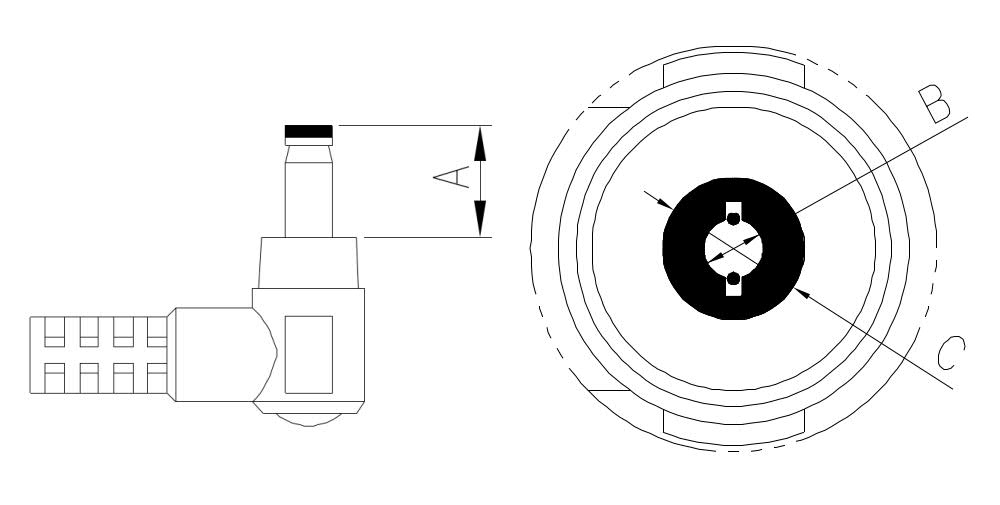

| EIAJ 区分1 |
9.5 | 0.7 | 2.35 | - | - |  |
| EIAJ 区分2 |
9.5 | 1.7 | 4.0 | - | - | |
| EIAJ 区分3 |
9.5 | 1.7 | 4.75 | - | - | |

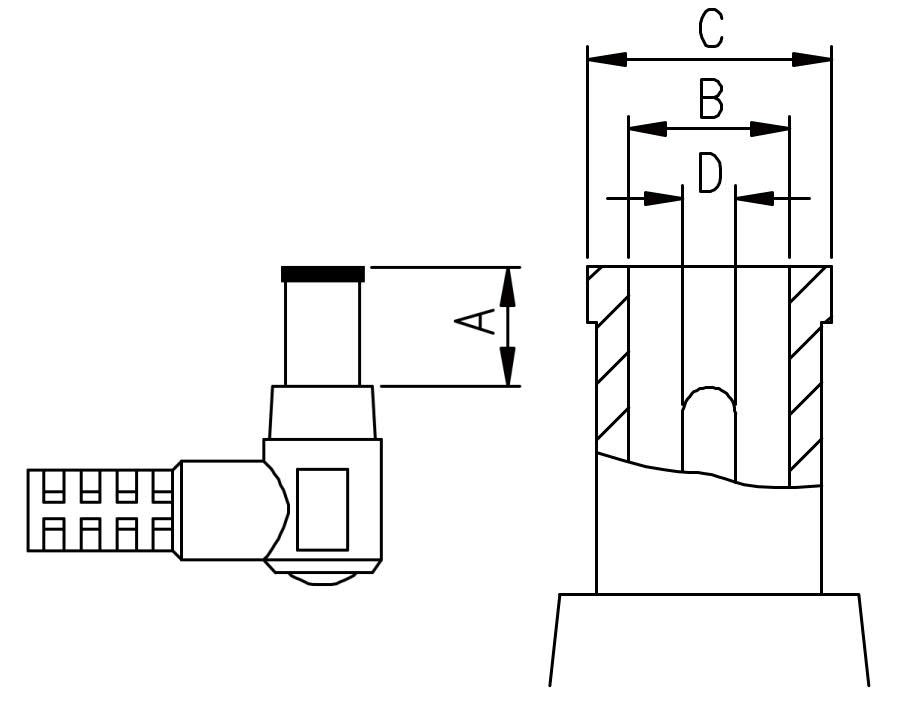

| EIAJ 区分4 |
9.5 | 3.3 | 5.5 | 1.0 | - |  |
| EIAJ 区分5 |
9.5 | 4.3 | 6.5 | 1.4 | - | |

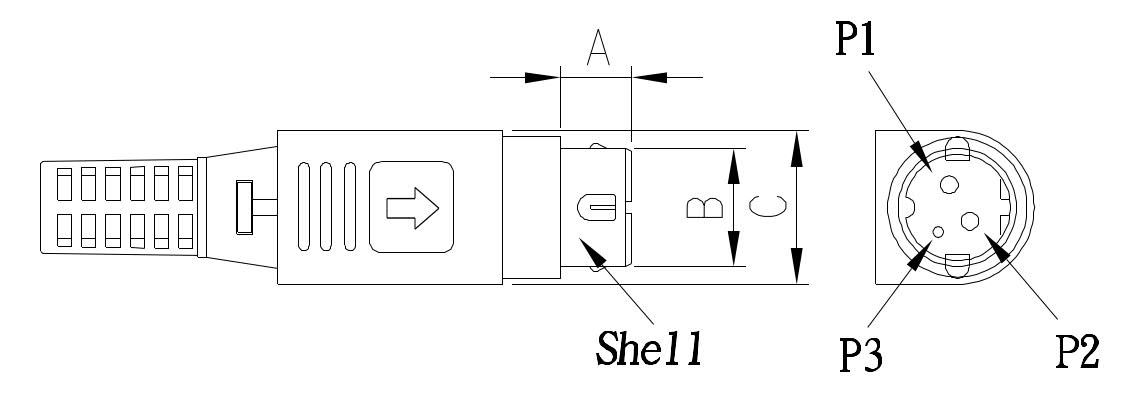

| パワーDIN 3pin | 6.3 | 10 | 13.6 | - | - |  |

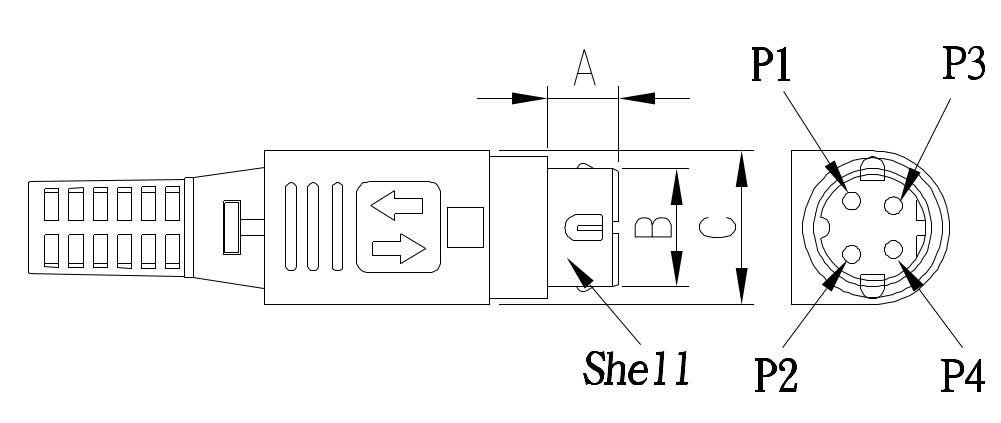

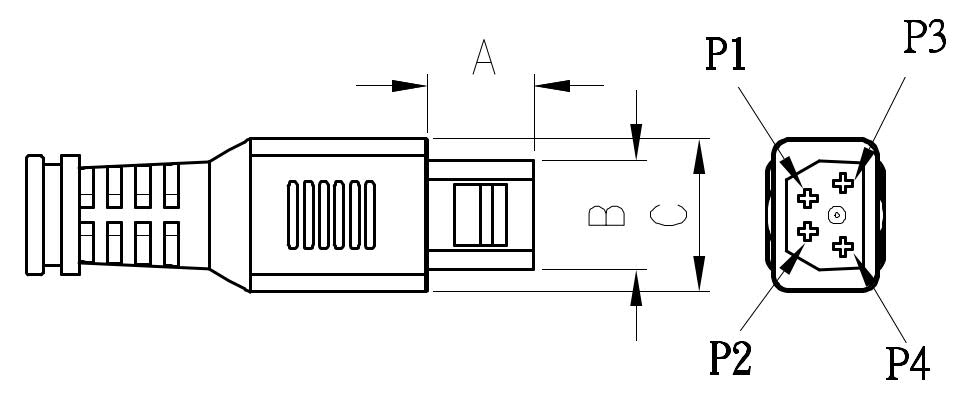

| パワーDIN 4pin | 6.3 | 10 | 13.6 | - | - |  |

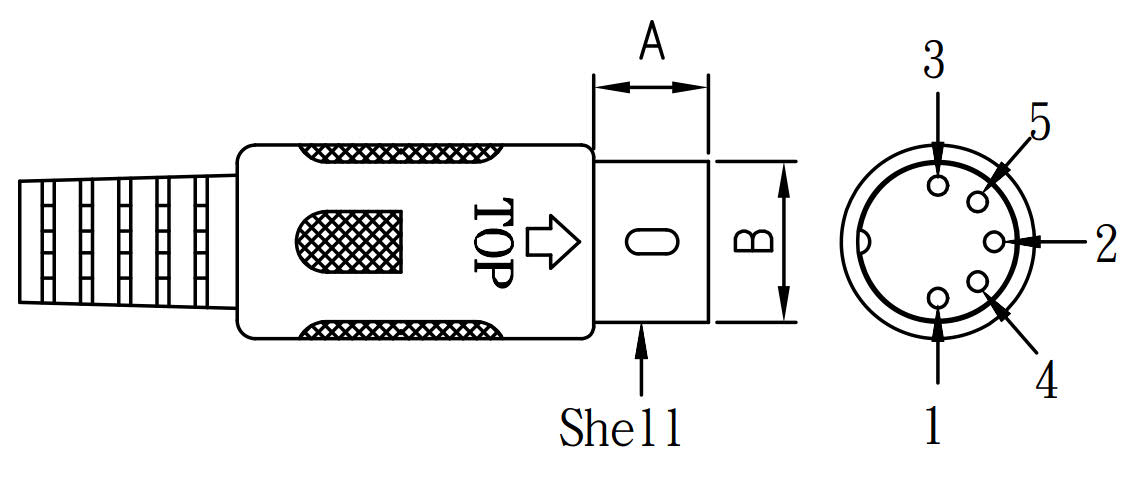

| DIN 5pin | 9.5 | 13.3 | - | - | - |  |

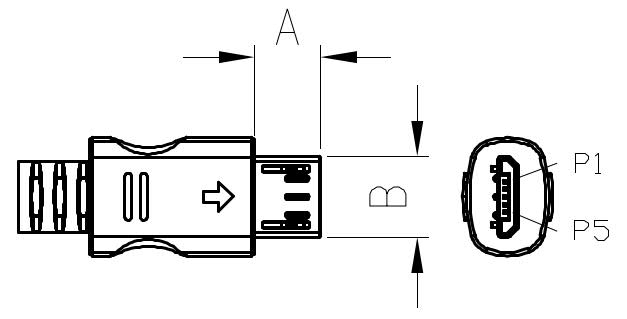

| マイクロUSB B Type |
5.4 | 6.85 | - | - | - |  |

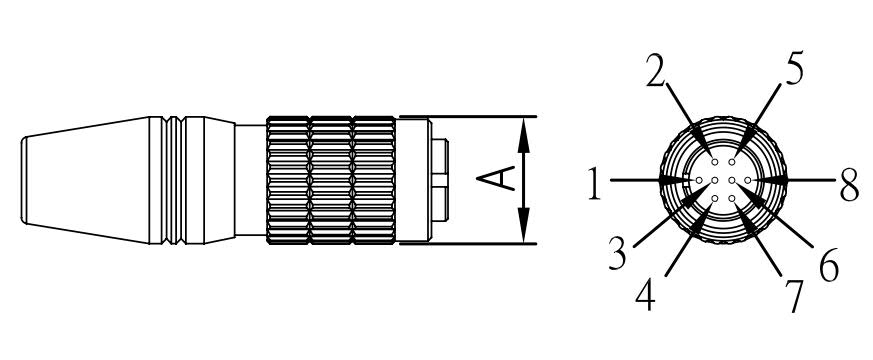

| HR25 Type |
10.5 | - | - | - | - |  |

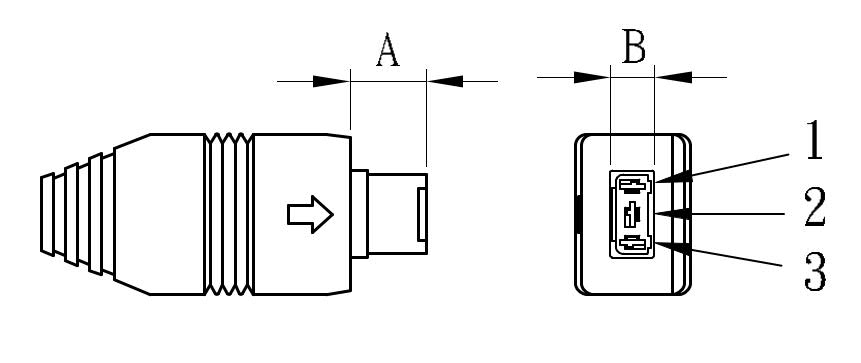

| RP34L Type |
6.3 | 3.6 | - | - | - |  |
| DP01 Type |
9.5 | 9.3 | 13 | - | - |  |

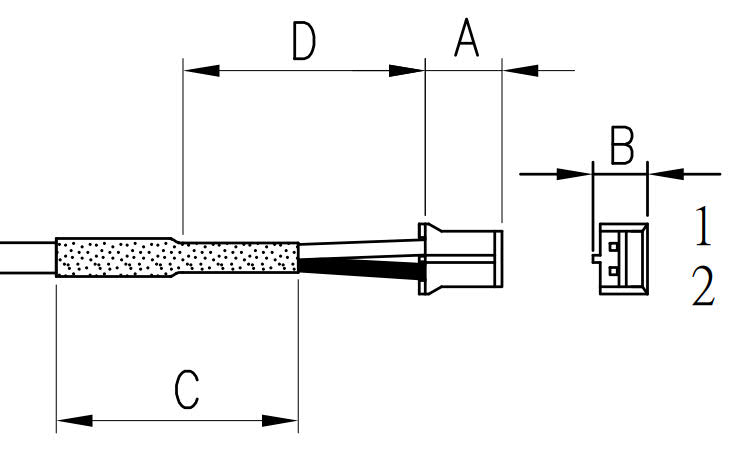

| PH Type | 6.5 | 4.5 | 20 | 25 | - |  |
| M8 3pin | 43.5 | 13 | - | - | - |  |

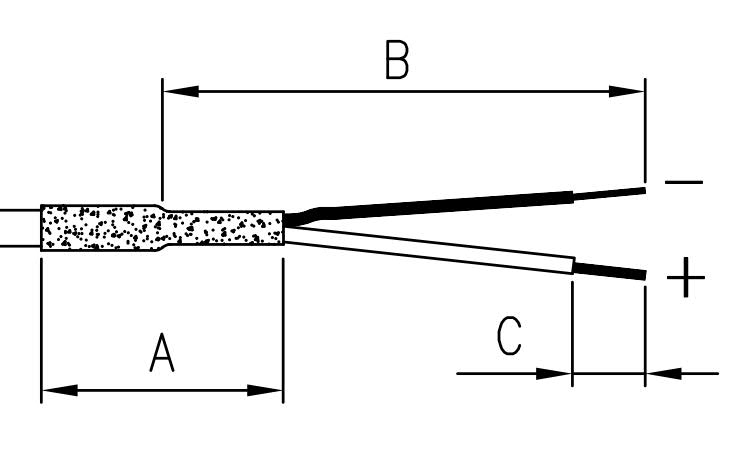

| 裸線 | 20 | 40 | 6 | - | - |  |
